一、系統概述

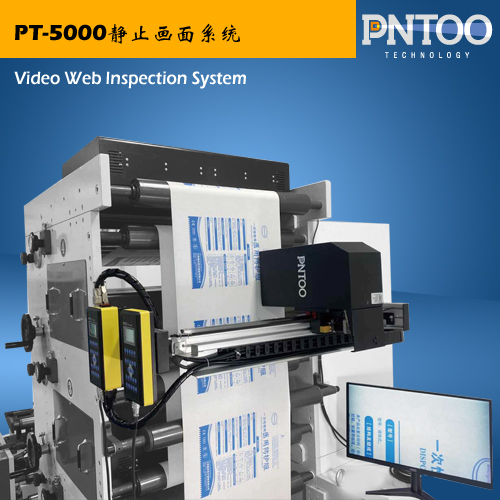

PT-5000靜止畫面系統可以適用在高速印刷設備上，提供百萬級像素的高品質印刷品監控畫面。
該系統將高速運動的圖像變?yōu)槿搜廴菀捉邮艿?ldquo;靜止”圖像，并且可進行局部放大，清晰顯示微小的印刷缺陷，方便操作人員調試套色和監測印刷情況，及時采取相應的措施，提高印刷品質量。充分滿足了高檔印品監測的需求，取得了印刷、煙包類客戶的信賴。
二、系統特點
- 采用（Sony）高速工業相機芯片和日產Computar高檔專業電動鏡頭，具備60檔光學變焦，超大光圈，圖像分辨率高，拍攝畫面清晰，還原度出色。
- 配置大屏高清液晶顯示器，圖像清晰度更高。
- 選用高性能硬件，搭配獨有的圖像數字化技術，提供以下特色功能：
- 同屏左右對比，實時對比印刷質量和套準變化趨勢；
- 捕捉畫面凍結功能，更輕松的隨時分析印刷質量；
- 捕捉畫面調整功能，可前后左右調節需要實時監測的位置；
- 自動檢測，按照需求以不同方式自動捕捉印刷面；
- 自動對焦功能，更方便的放大縮小圖像。
- 系統控制線采用專業線纜以及高品質拖鏈，耐彎曲，壽命長。
- 可支持編碼器、接近開關和齒輪傳感器等外部同步觸發，安裝方便。
- 光學反射罩優化設計，高檔材質散光板，使得曝光均勻柔和，亮度高。
三、性能指標
- 適應電源：220V±10%，50Hz；
- 適應環境溫度：0-40℃；
- 適用監測速度：最高600米/分；
- 相機：Sony 1/2 CCD芯片數字相機，200萬像素，分辨率1920×1080；
- 鏡頭：日產Computar高檔專業電動鏡頭，60檔光學變焦技術，分檔聚焦，具有良好的自學習能力；
- 圖像放大倍數：3-20倍；
- 監測范圍：最小21×13mm，最大120×95mm；
- 多種顯示模式：既可全屏監測顯示畫面，也可半屏顯示畫面比對；
- 圖像捕獲方式：自動，手動兩種捕獲方式；
- 工作模式：停止、手動、橫向巡檢、橫向等距、縱向等距、逐行巡檢、逐列巡檢；
- 橫向移動速度：小于6米/分鐘；
- 畫面同步方式：接近開關，編碼器等。齒輪數設置范圍：1-9999；
- 同步信號頻率范圍：最高可檢測30kHz的脈沖信號；
- 顯示器：21.5英寸VA顯示器，分辨率1920×1080，廣視角，選配伸縮支架；
- 相機單元安裝尺寸（長寬高）：350mm×140mm×390mm。
