插電式頻閃儀是如何儲存電量的
發布時間：2022-09-19 00:00:00瀏覽：2324次

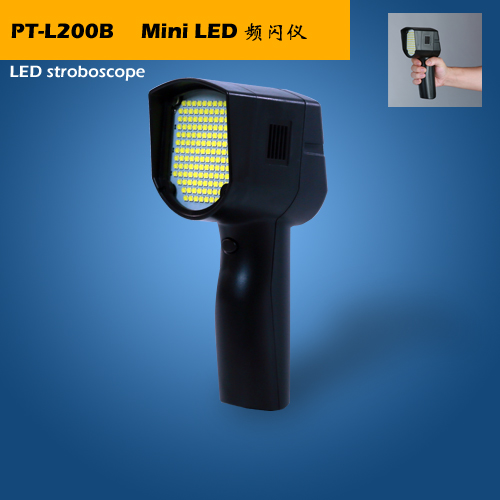

插電式頻閃儀為通用型頻閃儀，運用行業及場所非常廣泛。主要適用于印刷行業：印刷機、檢品機、分切機、復卷機及需要測速計數、測頻率的場合，也可以利用它進行各類轉子、齒輪嚙合、機器振動診斷、紡織制造等高速運動物體表面缺損及運行軌跡的監控。目前廣泛應用于印刷、造紙、紡織、醫藥、輕工、機械加工等行業。便攜式頻閃儀特點是便于隨身攜帶，小巧輕便，這種頻閃儀多使用大容量的鎳氫充電電池供電，這樣便于頻閃儀在生產線的不同位置更靈活的使用。在工業生產的質檢過程中這種頻閃儀多被用在故障源的尋找上。
電容C3是燈泡放電發光作儲存電量，它由直流電源V提供電源，電容器Ct是儲存觸發能量，經電阻R1和R2組成的分壓器，產生的分壓Vt，向電容Ct充電。該Vt值便是觸發線圈的初級輸入電壓值，觸發線圈T2的初級線組連接著控制開關S，并與電容器Ct組成回路，而觸發線間的次級線圈組，則和閃光管的觸發線相連接，當開關S閉合，Ct所儲存的電量向觸發線圈初級釋放。于是初級就有數千伏以上的高壓脈沖感應輸出，作用到頻閃儀燈泡觸發極上去，該高壓脈沖使頻閃儀燈泡內氙氣電離，并與燈泡內電極形成電離，并與燈泡內電極形成電離導通，電離導通使燈泡內內阻驟降，導致儲能電容器Cs向燈泡內放電，電容器Cs的強電量使管內成雪崩式電離，形成電弧放電狀態，產生強烈光輸出。放電使Cs電壓驟降。降至一定程度后，不能維持雪崩式電離，于是電脈放電狀態停止，燈泡熄滅。
儀器在小型檢品機和盤卷機上或是有需要固定在機器上的，亦可以固定，可采用外觸發自動跟蹤方式，達到非常滿意的自動閃光檢測效果。
