日本一度立下工業設計立國的策略，產品享譽世界；美國強大的工業設計專業為產業發展提供了深厚的底蘊；德國嚴謹?shù)墓I(yè)設計，一直是全球當仁不讓的行業典范。

    在全球工業設計的舞臺上，中國的聲音又在哪里？過去，我們聽到的是“中國制造”；而現在，“中國創造”的聲音越來越響亮。“中國創造”的聲音，響徹在市場經濟之中，回蕩在每個設計者的心里，飄揚于每一場展覽、每一次設計比賽之上。

    從3月到11月，從早春到初冬，最終在11月25日，由杭州市政府和中國工業設計協會主辦、杭州市科委（知識產權局）等單位承辦的2016“市長杯”創意中國·杭州工業設計大賽總決賽精彩上演。今年是“市長杯”大賽的第10年，在G20杭州峰會的影響下，“市長杯”大賽顯然有了不同于以往的意義。創意與才華的盛宴叫好又叫座的作品讓大家目不暇接。

    今年是我們“品拓杯”參加的第二年，吸引了一批有才能的在校學生和設計愛好者參加比賽。此次我們公司拿出了“印刷圖像觀測系統結構設計”的設計主題。

設計要求：

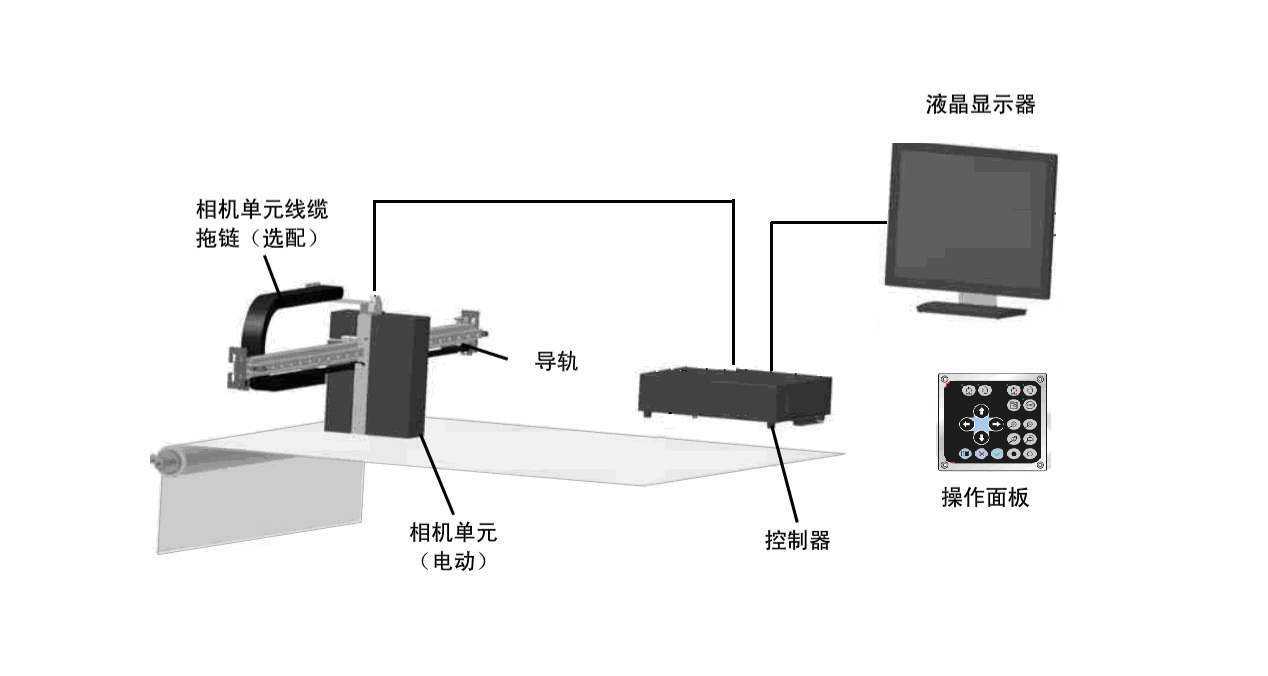

    印刷圖像觀測系統由相機單元（電動或手動）、導軌、控制器、操作面板和液晶顯示器組成。對于電動控制的相機單元，必須設計相機線纜拖鏈，以保護線纜。各部分結構功能描述如下：

  1. 相機單元：內部包含數字相機，頻閃光源，電動驅動馬達，印刷圖像有相機單元拍攝，信號送入控制器，在液晶顯示器上顯示。

  2. 導軌：用于支撐相機單元，方便安裝在印刷設備上，電動馬達動作時可以驅動相機單元在導軌上橫向移動，當相機單元移動到導軌極限位置時，需要有換向檢測裝置和保護單元，使得相機單元能夠反方向移動。該換向檢測裝置可由相機單元內部驅動電路檢測。

  3. 控制器：控制器內部含相機信號采集、顯示器驅動和其他控制模塊。

  4. 操作面板：操作面板用于控制相機單元的采集和顯示模式，一些常用的功能可以在該操作面板上實現。該操作面板需要能夠嵌入在控制器或者通過某些連接結構可以方便和控制器連接，成為一個整體。

 （一） 控制器技術參數：

  1.1 電源：AC100-240V 50-60Hz

  1.2 外形尺寸（僅供參考）：高110mm 寬360mm 深360mm。

 （二） 相機單元參數：

  2.1 電源：DC 12V 由控制器供電

  2.2 外形尺寸（僅供參考）： 高300mm 寬110mm 深 220mm

  2.3 電機：直流電動馬達或步進馬達

 （三） 操作面板

  3.1 供電：DC 12V ，由控制器供電

  3.2 外形尺寸：高度 110mm，其他方向可任意設計

  （四）液晶顯示器

  4.1 采用標準的液晶顯示器

  4.2 可選配觸摸屏

 （五）導軌

  5.1 材料：要求采用現有的鋁型材，可在市場上采購，降低成本

  5.2 換向檢測傳感器可霍爾開關

  5.3 保護單元使用行程開關

 (六）制造成本

  6.1 盡可能低，作為一個重要的考核指標

參賽要求：獲獎作品的知識產權無償歸杭州品拓電子技術有限公司所有。

獎項設置：設金獎1名、銀獎2名、銅獎3名、優秀獎5名、組織獎3名，分別頒發榮譽證書及獎金5000元、3000元、1000元、300元、3000元。以上獎項可空缺。

科技為核，創意為心，經過層層篩選、步步較量，最終一名銀獎，兩名銅獎和兩名優秀獎作品脫穎而出。“品拓杯”工業設計大賽獲獎項目如下：

獎項名稱	參賽作品名稱	姓名	參賽學校
銀獎	PNTOO印刷圖像觀測系統	戴新宇、鄧小明、楚文寶、師艷江	中原工學院
銅獎	印刷圖像觀測系統	夏曉梁	中南大學
銅獎	印刷圖像觀測系統 結構設計	黃璟	中南大學
優秀獎	印刷圖像檢測系統	楊帆、李容安、陳梁亮	杭州萬向職業技術學院
優秀獎	印刷圖像檢測系統	陳梁亮	杭州萬向職業技術學院

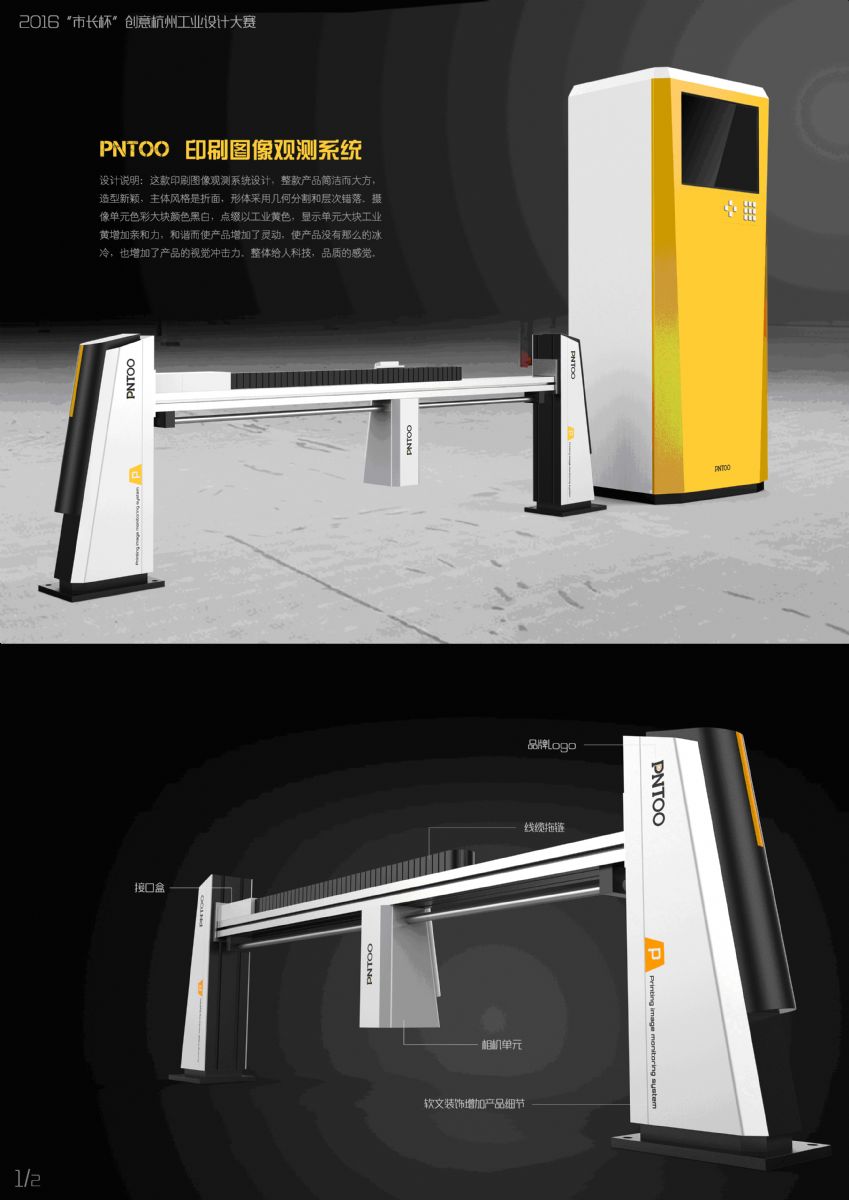

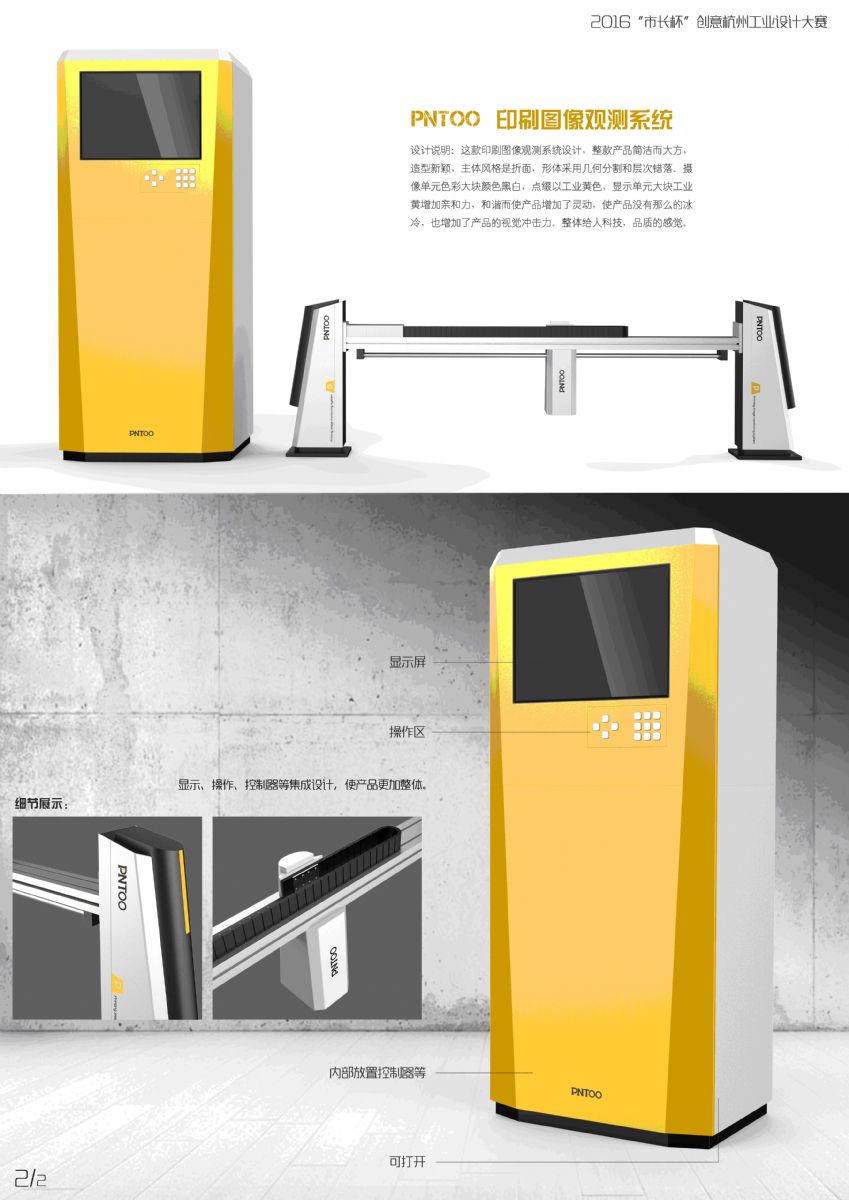

銀獎作品：

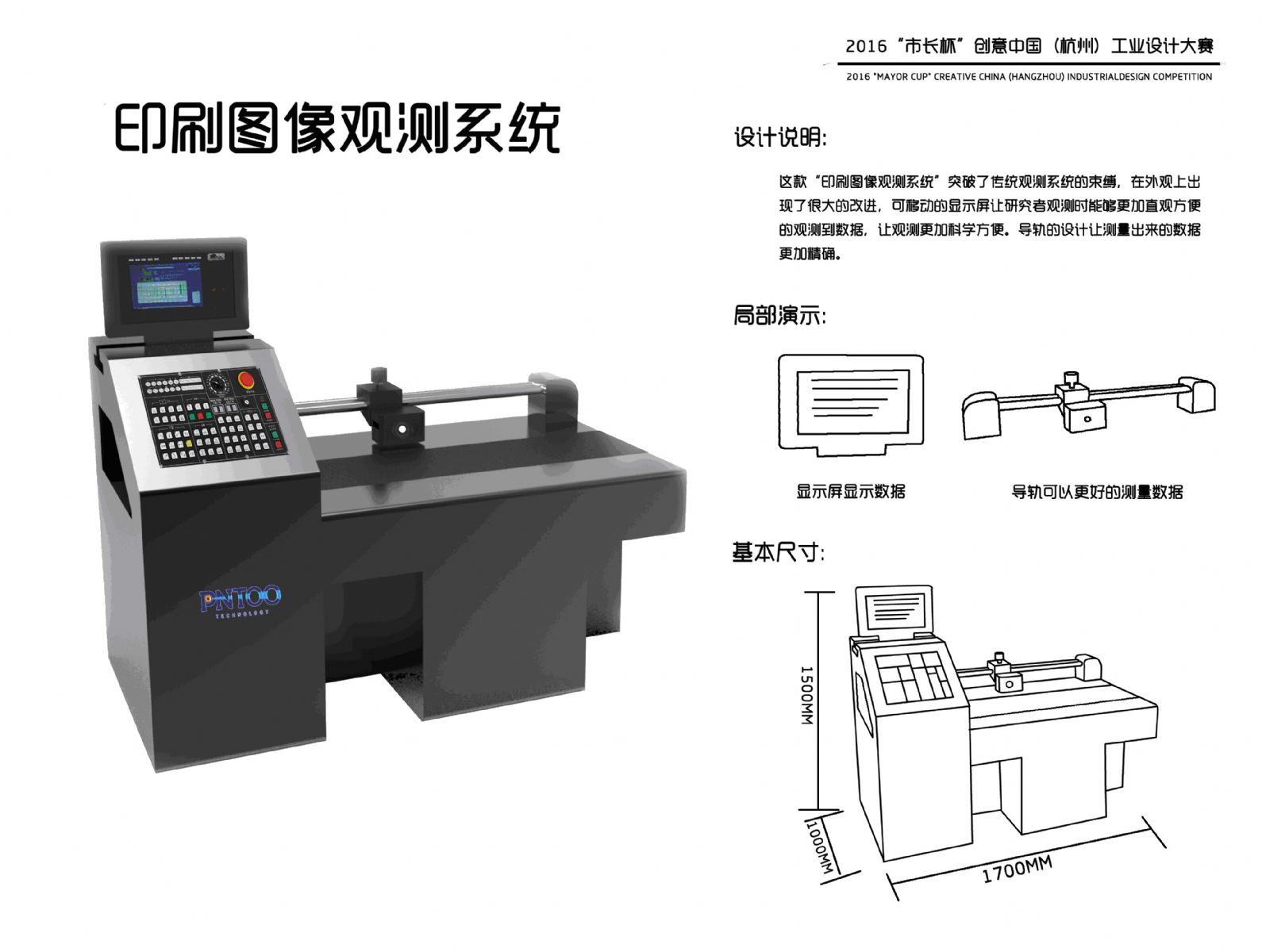

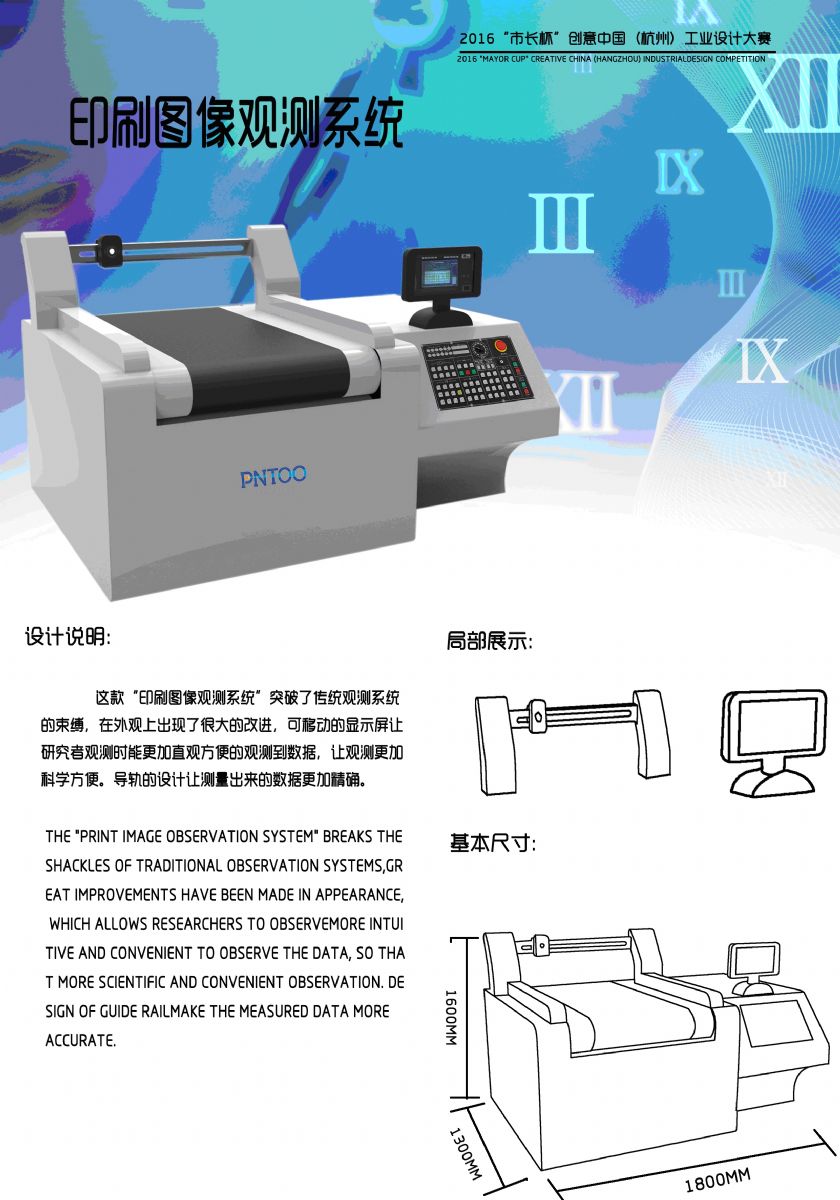

銅獎作品：

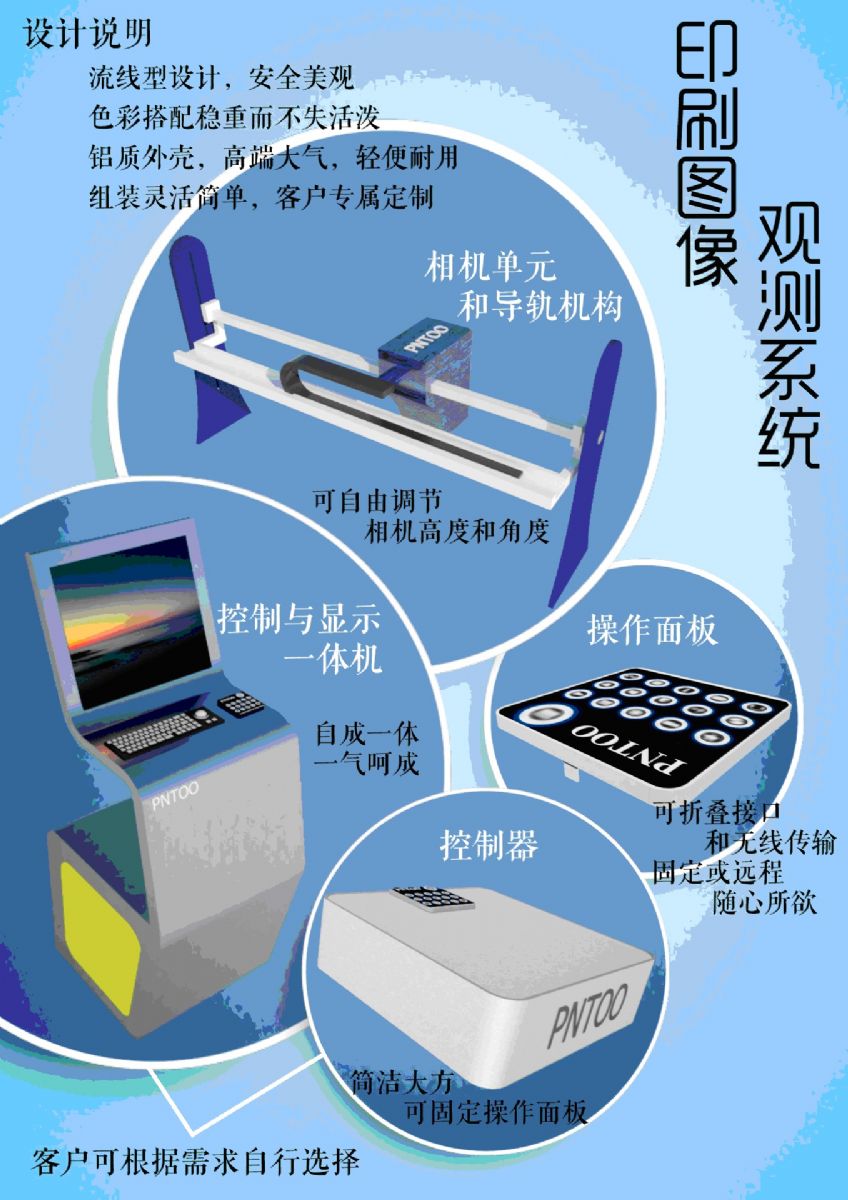

優秀獎作品：



    在工業時代，誰控制技術質量就等于控制市場。但如今，是誰控制設計便就擁有了市場。哈佛大學原商學院院長哈夫曼說過：“誰與消費者的距離越近，誰與競爭對手的距離越遠。”設計師要以自己的良心、社會責任和智慧，為世界設計他們所需要的、喜聞樂見的產品，把“真、善、美”帶給人類，讓設計成為國家經濟可持續發展和企業生死存亡的戰略武器。

    最后在此祝賀獲獎的精英們，希望你們以后能設計出更好的作品。創新助力發展，創意改變未來。品拓這幾年來一直在不斷的創新，不斷的提高頻閃儀產品的質量及工業應用。不斷的研發更新新的產品，不斷強化品牌。PNTOO是中國的，更是世界的。品拓人一如既往的在努力，一如既往的專注新品的研發。我們在路上！
